Supermicro X9DRL-7F ATX Intel C602J Chipset Dual Socket LGA2011 DDR3 Motherboard
86242Supermicro X9DRL-7F ATX Intel C602J Chipset Dual Socket LGA2011 DDR3 Motherboard
Supermicro X9DRL-7F ATX Intel C602J Chipset Dual Socket LGA2011 DDR3 Motherboard

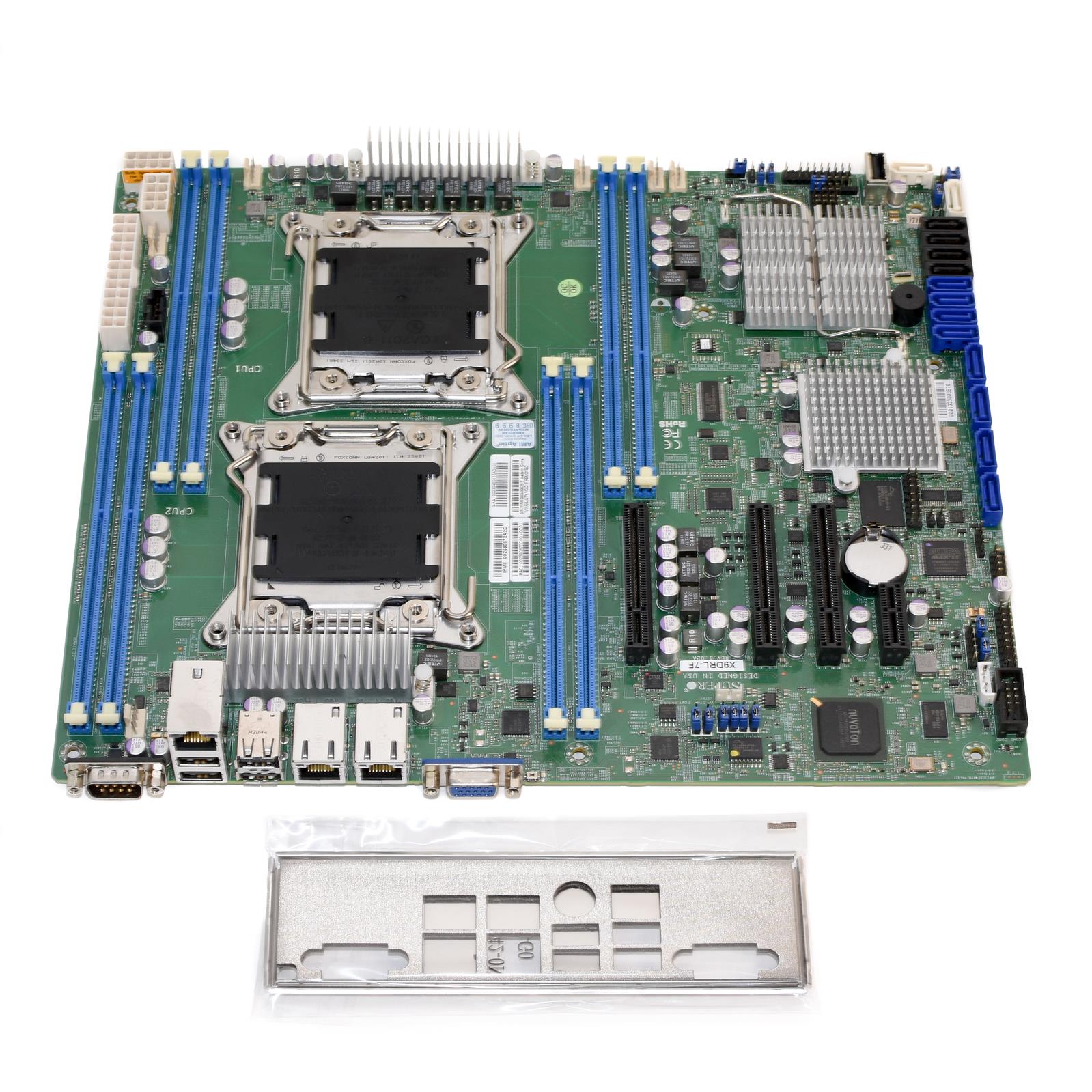

SUPERMICRO X9DRL-7F Dual Socket XEON LGA2011 ATX Server Motherboard
• Intel® C602J chipset
• 8x SAS ports via LSI 2208
• Intel® i210 GbE LAN, 2 ports
• 4x SATA2 and 2x SATA3 ports
• 7x USB 2.0 ports (4 rear, 2 via header + 1 Type A)
• Integrated IPMI 2.0 and KVM with Dedicated LAN
• Up to 512GB ECC DDR3, up to 1866MHz; 8x DIMM sockets
• Dual socket R (LGA 2011) supports Intel® Xeon® processor E5-2600 and E5-2600 v2 family
Board Revision: 1.02A
Item condition: Used - tested, guaranteed working. Latest available BIOS (ver 3.3) and IPMI (ver 3.40) flashed. It is compatible with E5-26xx v0 and E5-26xx v2 CPUs out of the box.
Comes with IO Shield only. No other accessories are included.
30 Days Warranty!
| Main Specifications | |||||||||||||||||||||||||||||||||||||||||||||
| Dimensions (WxDxH) | 12" x 10" (30.48cm x 25.4cm) | ||||||||||||||||||||||||||||||||||||||||||||
| Form Factor | ATX | ||||||||||||||||||||||||||||||||||||||||||||
| Processor | |||||||||||||||||||||||||||||||||||||||||||||
| Compatible Processors | Intel® Xeon® processor E5-2600 and future E5-2600 v2 family (up to 130W TDP) | ||||||||||||||||||||||||||||||||||||||||||||
| QPI | QPI up to 8 GT/s | ||||||||||||||||||||||||||||||||||||||||||||
| Processor Sockets | Dual Socket R (LGA 2011) | ||||||||||||||||||||||||||||||||||||||||||||
| System Memory | |||||||||||||||||||||||||||||||||||||||||||||
| Memory Capacity | 8x 240-pin DDR3 DIMM sockets - Up to 512GB DDR3 ECC LRDIMM, Up to 256GB DDR3 ECC RDIMM, Up to 64GB DDR3 ECC/non-ECC UDIMM | ||||||||||||||||||||||||||||||||||||||||||||
| Memory Type | 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM 72-bit, 240-pin gold-plated DIMMs - Support ECC and non-ECC UDIMMs | ||||||||||||||||||||||||||||||||||||||||||||
| Memory Voltage | 1.5 V, 1.35 V | ||||||||||||||||||||||||||||||||||||||||||||
| On-Board Devices | |||||||||||||||||||||||||||||||||||||||||||||
| IPMI | IPMI 2.0 with virtual media over LAN and KVM-over-LAN support, Nuvoton WPCM450 BMC | ||||||||||||||||||||||||||||||||||||||||||||
| Network Controllers | Intel® i210 Gigabit Ethernet | ||||||||||||||||||||||||||||||||||||||||||||
| Supports 10BASE-T, 100BASE-TX, and 1000BASE-T, RJ45 output | |||||||||||||||||||||||||||||||||||||||||||||
| 1x Realtek RTL8201F PHY (dedicated IPMI) | |||||||||||||||||||||||||||||||||||||||||||||
| Support for Intelligent Platform Management Interface v.2.0 | |||||||||||||||||||||||||||||||||||||||||||||
| Chipset | Intel® C602J chipset | ||||||||||||||||||||||||||||||||||||||||||||
| SAS | SAS2 (6Gbps) via LSI 2208 - HW RAID 0, 1, 10 support | ||||||||||||||||||||||||||||||||||||||||||||
| SATA | SATA 2.0 3Gbps with RAID 0, 1, 5, 10 - SATA 3.0 6Gbps with RAID 0, 1, 10 | ||||||||||||||||||||||||||||||||||||||||||||
| VGA | Matrox G200eW | ||||||||||||||||||||||||||||||||||||||||||||
| Input / Output | |||||||||||||||||||||||||||||||||||||||||||||
| DOM | 1 DOM (Disk on Module) power connector | ||||||||||||||||||||||||||||||||||||||||||||
| LAN | 2 RJ45 Gigabit Ethernet LAN ports, 1 RJ45 Dedicated IPMI LAN port | ||||||||||||||||||||||||||||||||||||||||||||
| SAS | 8 SAS ports | ||||||||||||||||||||||||||||||||||||||||||||
| SATA | 2 SATA 3.0 ports (6Gbps) - 4 SATA 2.0 ports (3Gbps) | ||||||||||||||||||||||||||||||||||||||||||||
| Serial Port / Headers | Total of 2 COM ports: 1 rear, 1 via header | ||||||||||||||||||||||||||||||||||||||||||||
| TPM | 1 TPM 1.2 20-pin Header | ||||||||||||||||||||||||||||||||||||||||||||
| USB | 7 USB 2.0 ports total (4 rear + 2 via header + 1 Type A) | ||||||||||||||||||||||||||||||||||||||||||||
| VGA | 1 VGA port | ||||||||||||||||||||||||||||||||||||||||||||
| Expansion / Connectivity | |||||||||||||||||||||||||||||||||||||||||||||
| Expansion Slots Total (Free) | 1 PCI-E 2.0 x4 (in x8) | ||||||||||||||||||||||||||||||||||||||||||||
| 2 PCI-E 3.0 x8 | |||||||||||||||||||||||||||||||||||||||||||||
| 1 PCI-E 2.0 x1 | |||||||||||||||||||||||||||||||||||||||||||||
| System BIOS | |||||||||||||||||||||||||||||||||||||||||||||
| BIOS Features | Plug and Play (PnP), APM 1.2,PCI 2.3, ACPI 1.0 / 2.0 / 3.0 / 4.0, USB Keyboard support, SMBIOS 2.7.1, UEFI | ||||||||||||||||||||||||||||||||||||||||||||
| BIOS Type | 128Mb SPI Flash EEPROM with AMI BIOS | ||||||||||||||||||||||||||||||||||||||||||||
